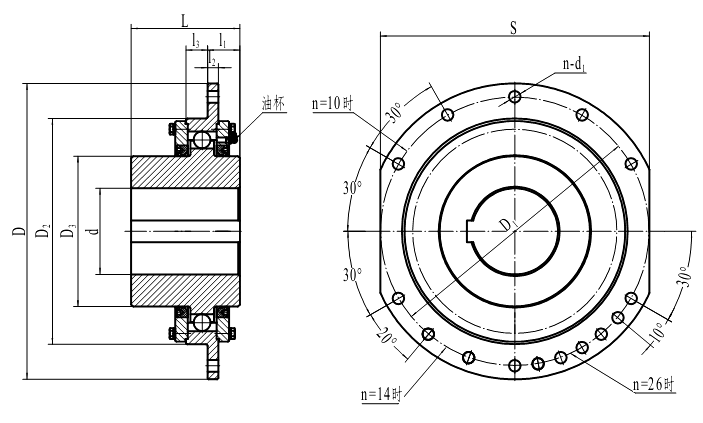

QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm
|
型 號
|
公稱
轉矩
Tn
kN·m
|
許用
徑向
力
kN
|
d
(H7)
|
L
|
D
|
D1
|
D2
(h6)
|
D3
|
n-d1
|
S
(h9)
|
l1
|
l2
|
l3
|
轉動
慣量
I
kg·m2
|
重量
m
kg
|
QLG1
|
4
|
14.5
|
40 、42 、45、
48
|
84
|
250
|
220
|
160
|
85
|
10-14
|
220
|
42
|
12
|
24
|
0.059
|
13
|
50、55
|
QLG2
|
5
|
16.5
|
45 、48 、50、
55
|
84
|
280
|
250
|
180
|
90
|
10-14
|
250
|
42
|
12
|
24
|
0.093
|
16
|
60
|
107
|
QLG3
|
7.1
|
18.5
|
48、50、55
|
84
|
320
|
280
|
200
|
95
|
10-18
|
280
|
45
|
15
|
25
|
0.176
|
22
|
60 、65
|
107
|
QLG4
|
9
|
20
|
60 、65 、70、
75
|
107
|
340
|
300
|
220
|
130
|
10-18
|
300
|
45
|
15
|
25
|
0.253
|
30
|
80 、85
|
132
|
QLG5
|
14
|
31
|
70、75
|
107
|
360
|
320
|
240
|
150
|
10-18
|
320
|
45
|
15
|
25
|
0.335
|
37
|
80 、85 、90、
95
|
132
|
QLG6
|
18
|
35
|
80 、85 、90、
95
|
132
|
380
|
340
|
260
|
160
|
10-18
|
340
|
45
|
15
|
25
|
0.451
|
44
|
100、110
|
167
|
QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm
|
型 號
|
公稱
轉矩
Tn
kN·m
|
許用
徑向
力
kN
|
d
(H7)
|
L
|
D
|
D1
|
D2
(h6)
|
D3
|
n-d1
|
S
(h9)
|
l1
|
l2
|
l3
|
轉動
慣量
I
kg·m2
|
重量
m
kg
|
QLG7
|
22.4
|
38.5
|
80 、85 、90、
95
|
132
|
400
|
360
|
280
|
170
|
10-18
|
360
|
47
|
15
|
33
|
0.58
|
53
|
100、110、120
|
167
|
QLG8
|
28
|
42
|
100、110、120
|
167
|
420
|
380
|
310
|
200
|
10-18
|
380
|
47
|
15
|
33
|
0.91
|
70
|
130、140
|
202
|
QLG9
|
35.5
|
49
|
100、110、120
|
167
|
450
|
400
|
340
|
230
|
10-22
|
400
|
52
|
20
|
28
|
1.35
|
90
|
130、140、150
|
202
|
QLG10
|
71
|
115
|
130、140、150
|
202
|
550
|
500
|
420
|
280
|
10-22
|
500
|
60
|
20
|
38
|
3.69
|
156
|
160、170 、180
|
242
|
QLG11
|
112
|
125
|
160 |
242
|
580
|
530
|
450
|
300
|
14-22
|
530
|
60
|
20
|
38
|
4.53
|
185
|
190 、200
|
282
|
QLG12
|
180
|
150
|
190、200 、220
|
282
|
650
|
600
|
530
|
360
|
14-22
|
580
|
65
|
25
|
33
|
8.41
|
270
|
240、250
|
330
|
QLG13
|
315
|
250
|
200、220
|
282
|
680
|
630
|
560
|
400
|
26-22
|
600
|
65
|
25
|
35
|
11.4
|
322
|
240、250、260
|
330
|
QLG14
|
400
|
300
|
240、250、260
|
330
|
710
|
660
|
600
|
440
|
26-26
|
640
|
82
|
35
|
43
|
17.7
|
408
|
280、300
|
380
|
QLG15
|
500
|
340
|
240、250、260
|
330
|
780
|
730
|
670
|
500
|
26-26
|
700
|
82
|
35
|
43
|
29
|
565
|
280、300、320
|
380
|
QLG16
|
630
|
380
|
280、300、320
|
380
|
850
|
800
|
730
|
550
|
26-26
|
760
|
82
|
35
|
43
|
43.6
|
697
|
340、360、380
|
450
|
