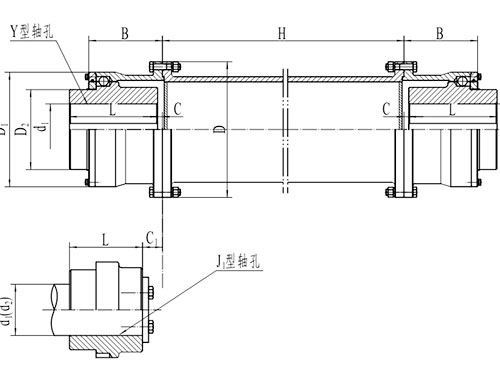

QLT型接中間套型滾珠聯軸器,適用于長距離聯接的場合。
QL系列滾珠聯軸器是一項實用新型專利產品(專利號:90 2 15888.0)
,此系列聯軸器的基本結構是將齒式聯軸器的內、外齒分別加工成凹半圓柱槽
,在兩凹半圓柱槽形成的圓孔中裝入滾珠鋼球
,從而使兩凹半圓柱槽通過鋼球傳遞扭矩,
滾珠聯軸器具有以下優點:
1、承載能力大:兩凹半圓柱槽與鋼球的接觸在兩軸交角變化時均為圓弧線接觸
,接觸應力小,磨損少
。
2、允許軸間交叉角度大:兩凹半圓柱槽與鋼球的接觸相對位置變化不受限制,且靈活
,故兩軸允許的交角可達1.5度或更大(兩軸允許的交角大小取決于兩凹半圓柱槽之間的間隙大?div id="jpandex" class="focus-wrap mb20 cf">。?br />
3、隔離振動
,噪聲小:兩凹半圓柱槽與鋼球的間隙相當小
,理論上可為零
,故運動平穩、噪聲低
,能適用高速軸的聯接。
4、傳動效率高:兩軸交角變化與軸向移動時兩凹半圓柱槽與鋼球的相對運動為滾動
,故摩擦損耗小,傳動效率高
,溫度低
,節能
。
5、使用壽命長:內
、外齒由兩凹半圓柱槽形成
,故根部強度極高,不會斷齒
;齒面經熱處理為硬齒面
,進一步提高了強度和耐磨性。
6 、安裝精度低
,使用維護簡單:本聯軸器對軸的對中要求低,所以安裝精度要求低
,不易損壞
;基本沒有潤滑維護等要求。
滾珠聯軸器提出了利用滾珠鋼球傳遞扭矩
,實現補償兩軸相對偏移的嶄新理念
,倡導的是一種全新的聯接兩同軸線傳動軸系的方式,是聯軸器史上一次重大的技術突破
。
